Optische Fenster

Was versteht man darunter bei Glasfser-Internet?

Für die Übertragung von Informationen per Licht in Glasfaserkabeln, eignen sich physikalisch bedingt bestimmte Frequenzbereiche besser als andere. Diese Frequenzabschnitte sind auch als optische Bänder bekannt. Die Aufteilung erfolgte durch die ITU. In diesem Zusammenhang fällt auch immer wieder die Bezeichnung der „optischen Übertragungsfenster“, kurz „optische Fenster“. Was hat es damit auf sich?

optische Bänder versus optische Übertragungs-Fenster

Die „optical windows“ umschreiben Bereiche wie im C-Band, bei denen die Dämpfung besonders gering ausfällt oder das Material maximal „transparent“ bleibt. Denn auch das Material aus dem Glasfaserkabel bestehen, ist nicht perfekt durchsichtig. Es bleiben immer noch minimale Verluste übrig (Stichwort Rayleigh-Streuung).

Die „Fenster“ geben also günstige Frequenzbereiche an, wo Licht besonders gut bzw. störungsfrei im Kabel geleitet werden kann.

Es gibt fünf Fenster

Insgesamt unterscheidet man in der Literatur fünf verschiedene optische Fenster, wobei aber eigentlich nur die ersten drei in der Praxis für Glasfaser-Internet von Relevanz sind.

Die Fensterklassifizierung bildete übrigens auch die frühe Grundlage für die hier besprochene ITU-Einteilung der optischen Bänder. So liegt das 2. Fenster bei 1310 nm im heutigen O-Band (1260-1360 nm). Fenster 3 (1550 nm) dagegen im C- und L-Band.

Fenster	Wellenlänge (nm)	Typische Nutzung	Wichtigste Bänder	Besonderheiten	Status heute
1. Fenster	800–900	frühe LANs (Multimode)	–	hohe Dämpfung (~3 dB/km), nur kurze Strecken	veraltet
2. Fenster	1250–1350	erste Singlemode‑Netze, PON‑Upstream (GPON/XGS‑PON)	O‑Band (1260–1360 nm)	minimale chromatische Dispersion (~0 ps/nm·km)	aktiv
3. Fenster	1500–1600	Backbone, DWDM, PON‑Downstream	C‑Band (1530–1565 nm)L‑Band (1565–1625 nm)	minimale Dämpfung (~0,2 dB/km), EDFA‑Verstärkung möglich	Hauptarbeitsbereich
4. Fenster	1625–1700	Netzüberwachung, OTDR‑Monitoring	U‑Band (1625–1675 nm)	erhöhte Dämpfung (~0,3–0,35 dB/km), selten DWDM‑ Erweiterung	Nische
5. Fenster	1700–1850 (bis 2100)	Forschung, Spezialoptik	–	sehr hohe Dämpfung (>0,4 dB/km), keine Standard-verstärker	experimentell

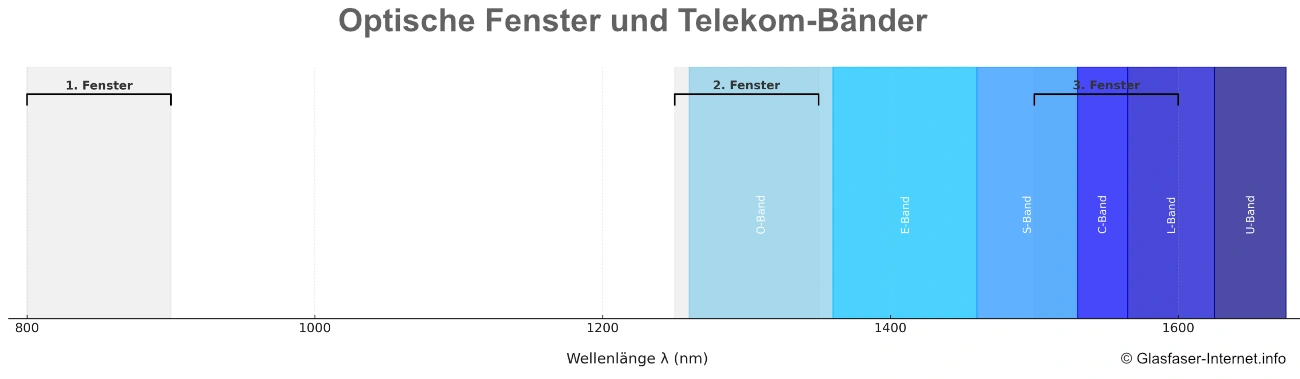

Das erste Fenster bei ca. 850 nm war eher für früher Multimode-Netze relevant und spielt heute ebenfalls keine Rolle mehr. Die folgende Grafik illustriert die Lage der 3 optischen Fenster. Nur Window 2 und 3 liegen, wie man sieht, in den Telekom-Bändern.

optische Fenster vs. Glasfaser-Bänder | Glasfaser-Internet.info
